Hệ thống giám sát phát thải nguồn CEMS
Hệ thống giám sát phát thải nguồn đươc tích hợp từ nhiều bộ phận thiết bị tạo thành đo các thành phần ô nhiễm như Ô xy dư (O2), khí độc CO, NOx, SO2, HF, HCl, Bụi PM, Lưu lượng, Nhiệt độ khí thải, Áp suất khí thải.
Phân tích khí thải:
Phương pháp đo: Trích mẫu
Thành phần đo: Đo đồng thời 8 chỉ tiêu khí thải CO, CO2, NOx, HCl, HF, SO2, CxHy và O2
Nguyên lý đo:
Oxygen sensor: Điện hóa (EC), Zirconia O2, Thuận từ (Paramagnetic), Quang học
Kênh đo khí CO, NOx, SO2, HCl, HF: Quang học hấp thụ hồng ngoại như NDIR, TDLAS, FTIR
Dải đo:
Kênh đo O2: 0 - 25% by vol
Độ chính xác: ± 0.5%
Độ phân dải: 0.1%
Tín hiệu ngõ ra: 4-20mA, TCP/IP, RS422/485
Kênh đo khí CO: 0 - 2500 / 5000 / 10000ppm
Độ chính xác: ± 2%
Độ phân dải: 1ppm
Tín hiệu ngõ ra: 4-20mA, TCP/IP, RS422/485
Kênh đo khí NOx: 0 - 750 / 2000 / 5000 ppm
Độ chính xác: ± 2%
Độ phân dải: 1ppm
Tín hiệu ngõ ra: 4-20mA, TCP/IP, RS422/485
Kênh đo khí SO2: 0 - 500ppm / 1000 / 2000/ 5000 ppm
Độ chính xác: ± 2%
Độ phân dải: 1ppm
Tín hiệu ngõ ra: 4-20mA, TCP/IP, RS422/485
Kênh đo khí HCl: 0 - 150/200/300 ppm
Độ chính xác: ± 2%
Độ phân dải: 0.1ppm
Tín hiệu ngõ ra: 4-20mA, TCP/IP, RS422/485
Kênh đo khí HF: 0 - 150/200/300 ppm
Độ chính xác: ± 2%
Độ phân dải: 0.1ppm
Tín hiệu ngõ ra: 4-20mA, TCP/IP, RS422/485
Đo bụi tổng PM khí thải
Nguyên lý đo: Tán xạ ánh sáng
Dải đo: 0 - 500 / 1000 mg/m3
Độ chính xác: ± 3.5%
Độ phân dải: 0.1 mg/m3
Tín hiệu ngõ ra: 4-20mA, RS485
Đo lưu lượng khí thải - Flow
Nguyên lý đo: Chênh lệch áp suất hoặc Siêu âm
Dải đo: 0 - 3m/s - 50 m/s
Độ chinh xác: ± 3.5%
Độ phân dải: 0.01 m/s
Độ trôi: 0.1m/s / tháng
Tín hiệu ngõ ra: 4-20mA, RS485
Đo nhiệt độ khí thải
Cảm biến Pt100: -50 đến 500 oC
Độ chinh xác: ± 1.5 oC
Độ phân dải: 0.1 oC
Tín hiệu ngõ ra: 4-20mA, RS485
Đo áp suất khí thải:
- Áp suất tương đối: ±5kPa / ±10kPa
- Áp suất tuyệt đối: 50kPa - 110 kPa
Độ chinh xác: ± 3%
Độ phân dải: 0.1 kPa
Tín hiệu ngõ ra: 4-20mA, RS485

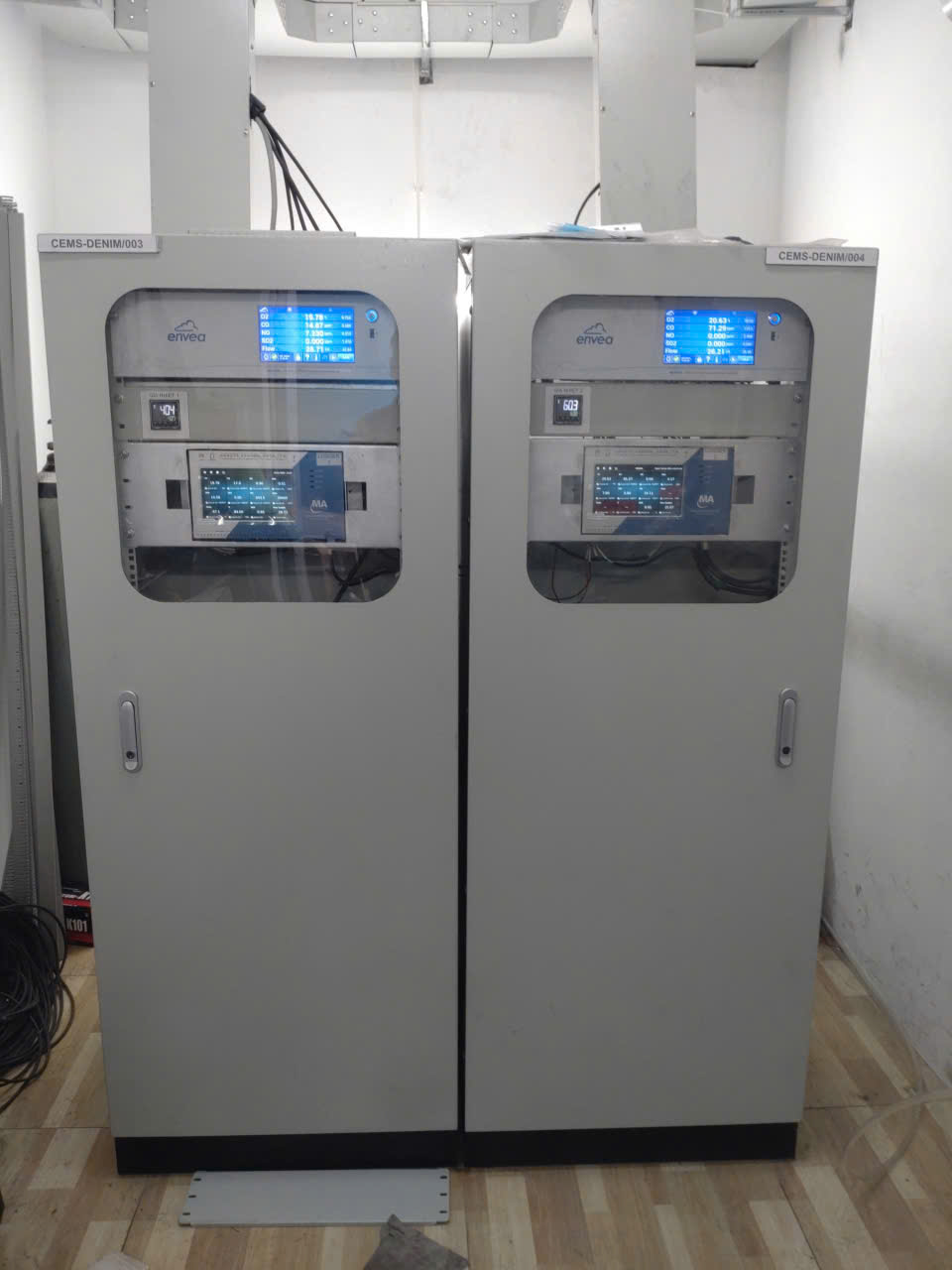

Datalogger
Kết nối các thông số đo từ thiết bị đo - cảm biến đo hiển thị, lưu trữ, truyền số liệu
Tín hiệu ngõ vào: 4-20mA; RS485, TCP/IP, SDI-12
Ngõ ra truyền số liệu: Kỹ thuật số TCP/IP
Chức năng truyền lại số liệu
Chức năng cảnh báo vượt ngưỡng giới hạn
Phương thức truyền: FTP
Định dạng file dữ liệu: *txt
